Hasil Praktik Router

Bahan yang harus di persiapkan:
1.PC client
2.Router
3.kabel tipe Cross
4.internet
5.CD instal Mikrotik/clarkconnect

Langkah kerja:

  1. Petama kita hubungkan pc client dg ip yang sudah di set IP(25.25.25.2) ke router dg set IP(25.25.25.1)dan hubungkan ke internet. lalu instal clarkconnect sesuai dg panduan.
  2. Setelah di hubungkan dg menggunakan kabel cross coba kita ping IP router(C:/ping 25.25.25.1) jka reply from (25.25.25.2) maka router dg pc client telah terhubung.
  3. Langkah selanjutnya kita browserkan IP router(https://25.25.25.1:81).setelah ketikkan root pada tabel user serta passwordnya, lalu keluar tampilan clarkconnect setting berarti langkah selanjutnya adalah setting.
Setting clarkconnect:

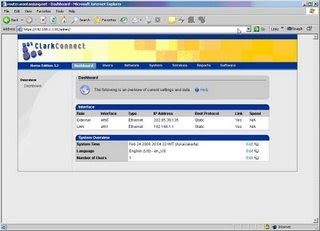

1. Maka akan ada tampilan sbb:
2. Kemudian kita klik Network pada tampilan tsb:

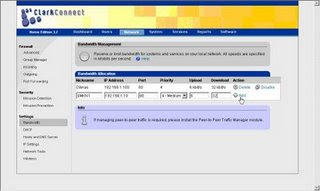

lalu kita klik bandwicth untuk mengatur kecepatan intarnet.setelah itu kita atur bandwicth yg kita inginkan.

3. Setelah selesai mengatur bandwicth, lalu kita klik DHCP, fungsinya untuk memberi IP otomatis pd client. lalu klik enasable pada tampilan tsb. lalu kita masukan ip 25.25.25.2 sd 25.25.25.254, supaya komputer client mendapat ip otomatis dr 2 sd 254. setelah itu selesai

4. Jadi hasil praktik kita telah selesai.

Setting Mikrotik:
1. jika kedua ip terhubung maka kita bisa download winbox melalui browser dengan ip router(https://25.25.25.1:81). setelah itu download winboxnya.

2. setelah ada tampilan winbox kita setting gateway melalui winbox(Setting Gateway, IP —> Routes )lalu masukkan ip(199.168.9.60), ip tersebut di beri dari internet yang sudah di kasih dari internet. setelah itu kita ping(c:/ping 199.168.9.60)

3. langkah kedua masukkan DNS server dari isp atau internet( 202.134.0.155)

4. selanjutnya kita Setting MASQUERADE,Klik IP —> Firewal, pilih NAT, Pada tab General,pada Chain pilih srcnat,pada Out. Interface pilih ether1,pada tab Action pilih masquerade, Kemudian klik Apply dan OK.

5. lalu coba kita coba ping ke (C:/ping google.com) ternyata reply from google jadi setting winbox telah selesai, sekarang kita coba browser ke www.google.com, pada kelompok kami ternyata berhasil.

6.jadi hasil praktik kita berhasil.
