SIMULATION JARINGAN Packet Tracer 4.01

Langkah simulasion jaringan:

petama kita double klik pada icon packet tracer seperti di bawah ini.


Lalu muncul tampilan sebagai berikut.

Kemudian terlihat seperti di bawah ini, yaitu tampilan awal dari paket tracer.

Lalu kita mulai merangkai perangkat jaringan tersebut, kita pilih pada menu tool dibawah.pilih perangkat yang mau kita rangkai.

Setelah kita rangkai sekarang kita atur IP router klik double router seperti gambar dibawah ini

Setelah muncul edit router lalu kita klik pada config lalu kita klik pada eth

Klik pada eth0 lalu muncul tampilan seperti dibawah ini ,kemudian isi IP address dan sm
IP :199.168.9.60
SM:255.255.255.192 ,lalu kita klik menu ON seperti pada gambar di bawah ini

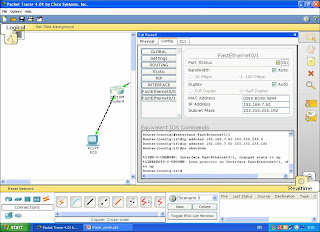

Setelah selesai lalu kita klik pada menu eth1,IPnya berbeda dengan eth0 yaitu
IP :192.168.7.60
sm:255.255.255.192

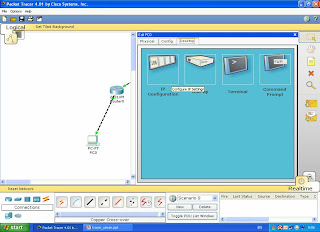

Setelah pensettingan router selesai lalu kita setting pc client eth0, caranya klik doble pada pc client eth0 lalu muncul tampilan seperti di bawah ini

Kemudian tampil seperti di bawah ini.dan kita mulai setting dengan IP client eth0 sebagai berikut:
IP: 199.168.9.2
SM:255.255.255.192
GW:199.168.9.60

Setelah pensettingan pc client eth0 selesai lalu kita setting pc client eth1, caranya klik doble pada pc client eth1 lalu muncul tampilan seperti di bawah ini

Setelah selesai kita setting client eth1, dgn IP sekelas dengan router eth1.
IP:192.168.7.2
SM:255.255.255.192
GW:192.168.7.60

Setelah selesai lalu kita klik run seperti gambar dibawah ini

Setelah masuk ke run Lalu kita ping Ip client1 dengan IP:192.168.7.2

Lalu kita ping Ip client2 dengan IP 199.168.9.2.lalu selesai
